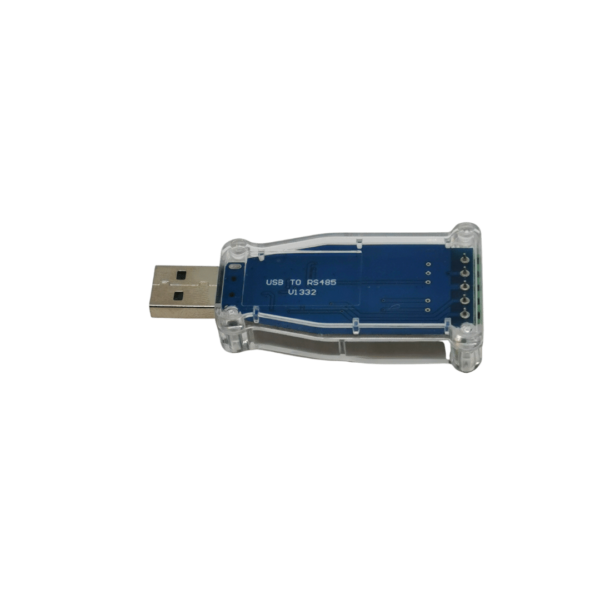

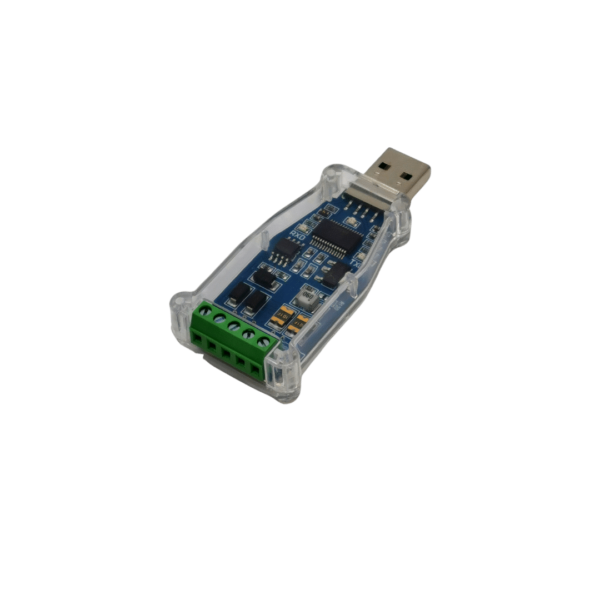

USB til RS485 adapter med vern

Beskrivelse

USB til RS485 adapter for Modbus, Bacnet og andre RS485 protokoller

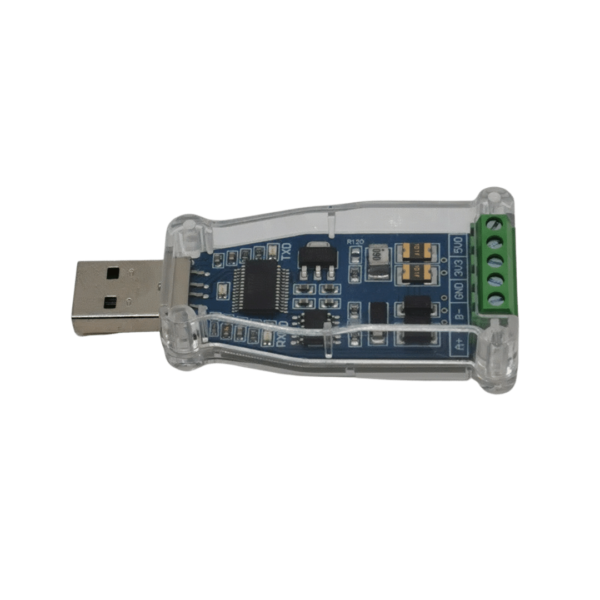

Liten og enkel USB adapter for tilkobling på RS485 BUS, A (D+) & B (D-).
Har krets for demping av transient spenninger fra RS485 BUS-en, og auto-sikringer som beskytter mot for høy strøm.

Har også uttak for GND, VCC 5V fra USB porten. Max 500 mA. Enheten har også VCC 3V3 uttak med egen AMS1117 spenningsregulator krets. Maks 750 mA. Totalt kan man ta ut 2,5 Watt fra 5V og 3V3 uttakene til sammen.

Rød lysdiode lyser når enheten er tilkoblet USB. Egen diode som indikerer TX. Egen diode som indikerer RX.
Hastighet: 300bps til 3Mbps.
Plug n Play USB 1.1 og 2.0 kompatibel.
USB COM port chip: FT232RL. RS486 interface chip: SP485EE.
Skruene er for flat-spor-skrutrekker, bredde 2,5mm.

Vi anbefaler Virtual COM Port driver for Windows.
Last ned Windows VCP FTDI driver v2.12.28 her: ZIP fil.
Andre drivere kan hentes fra chip produsenten: https://ftdichip.com/drivers/vcp-drivers/

Første gang et FTDI adapter settes i en Windows PC så må man installere driveren.
Da dukker den opp i Enhetsbehandling under Andre enheter som heter FT RS232R USB UART

Pakk opp ZIP fila til en mappe. Oppdater driveren med filer fra mappen til ZIP fila.
Da dukker det opp en ny enhet under Andre enheter som heter USB Serial Port.

Oppdater driveren til denne enheten med filer fra mappen til ZIP fila.
Nå har du fått en ny COM port i Windows enhetsbehandling:

Vi bruker denne blant annet sammen med programvaren CAS Modbus Scanner.
