Sedona Controller

Beskrivelse

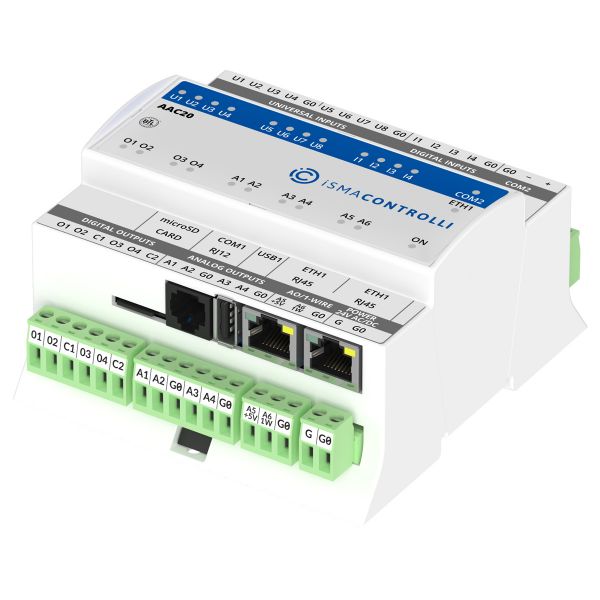

Opplev kontrollfriheten som tilbys av Sedona Framework. ISMA-AAC20 tilbyr en rask og avansert applikasjonskontroll med mulighet for å lage en skreddersydd applikasjon med en kraft og fleksibilitet som tilbys av Sedona Framework. Sedona er en åpen kildekode-programvaremiljø designet for å gjøre det enkelt å bygge smarte, nettverksbaserte, innebygde enheter, som er godt egnet for implementering av kontrollapplikasjoner.

Fritt programmerbar kontroller med et moderne programmeringsverktøy, en rekke integrasjonsgrensesnitt og 22 innebygde I/O-er er egnet for et bredt spekter av HVAC-prosjekter.

Datalogging med umiddelbar tilgang

Enheten er egnet for miljøer med rask respons takket være umiddelbar oppstart, sanntidsklokke (RTC) og kraftig innebygd Cortex-M4-prosessor. Et microSD-kortspor gjør at alarmer og trendlogger kan samles inn og leses i sanntid.

Direkte digital kontroll

For å sikre maksimal fleksibilitet på AAC20 er den utstyrt med 22 I/O-er som enkelt kan utvides med to RS485-porter ved hjelp av iSMA CONTROLLI multiprotokoll I/O-moduler.

8 universelle innganger

Støtte for over 20 typer temperatursensorer og spennings-, motstands-, strøm- og tørrkontaktmålinger på hver universalinngang.

4 digitale innganger

Potensialfrie innganger – laget for overvåking. 100 Hz rask pulsteller med overstyringsfunksjon lagrer sanntidsverdiene til det ikke-flyktige minnet til kontrolleren.

4 digitale utganger

Digitale utganger utstyrt med normalt åpne 3 A releer gir mulighet for direkte styring uten ekstra releer.

6 analoge utganger

0-10 V DC-kontroll med 10 mA nøyaktighet, PWM-moduser og en maksimal belastning på opptil 20 mA for å drive eksterne releer gjør utgangen egnet for en rekke scenarier (AO5 og AO6 kan bare brukes hvis 1-Wire-porten ikke er i bruk, maksimal strømbelastning for AO6 er opptil 5 mA).

Allsidig integreringsplattform

For å gjøre kontrolleren nyttig i ulike bygningsscenarier, er den utstyrt med en rekke åpne kommunikasjonsprotokoller over IP og serielle busser, som BACnet IP, Modbus TCP/IP, BACnet MS/TP, Modbus RTU/ASCII, M-Bus IP, 1-Wire, eller oBIX.

Forenklet konfigurasjons- og idriftsettelsesprosess

Konfigurasjon, programmering og integrasjon gjøres i ett gratis verktøy. To Ethernet-porter som fungerer i en svitsjmodus tillater seriekobling av flere kontrollere med MIX-moduler over RJ45, noe som forbedrer kablingsprosessen og reduserer konstruksjonstiden. Muligheten for feilsøking ved hjelp av en innebygd webserver eller en USB-port letter konstruksjonsprosessen.
