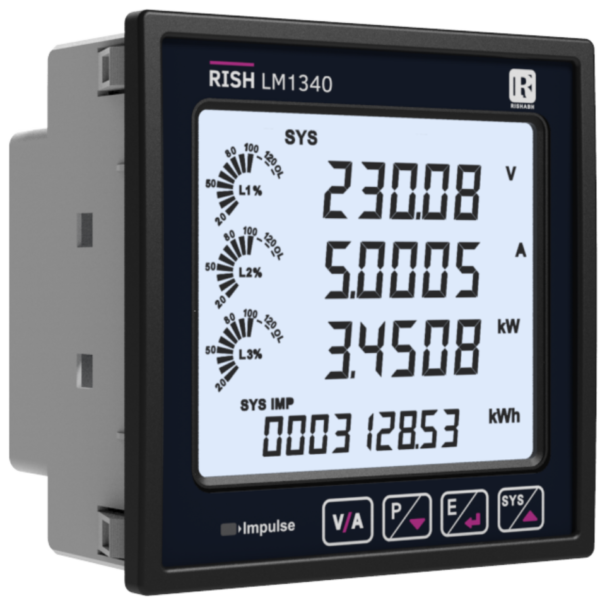

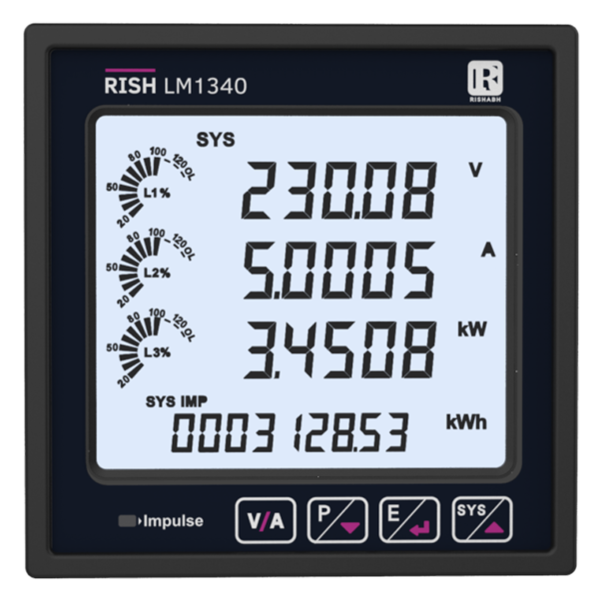

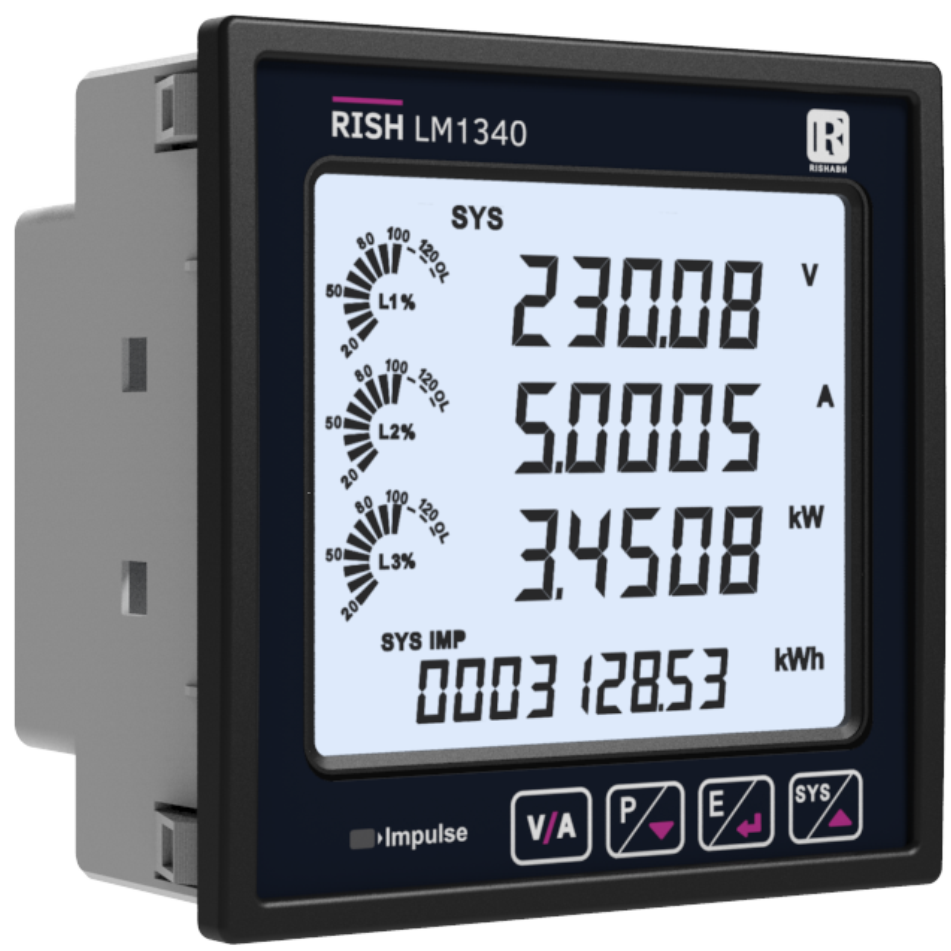

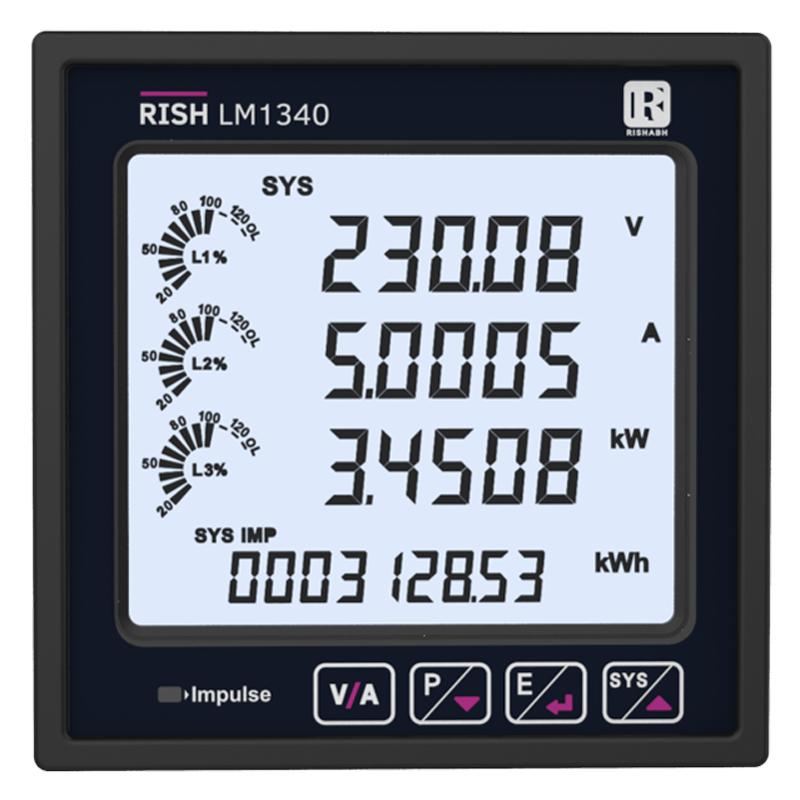

RISH LM1340 multifunksjon AC energi meter med Modbus og CT tilkobling.
AC energimåler for 230/400V (100VLL to 600 VLL AC RMS).
For 1-fase 2-leder (krever en eksternt tilkoblet 1A eller 5A strøm transformator).
For 3-fase 3 leder (IT) (krever to eksternt tilkoblet 1A eller 5A strøm transformator)
For 3-fase 4 leder (TE) (krever tre eksternt tilkoblet 1A eller 5A strøm transformator).
Støtte for 1A eller 5A strøm transformator (fra 1A til 9999A).
Måler energi begge veier i separate register (Energi import og eksport).
Finnes med Modbus IP på Ethernet eller RS485 Modbus RTU grensesnitt. B+ er D+, A- er D- (ofte er D+ merket A+ og D- merket B-. Så da er det motsatt av hva man er vant med). Fabrikk innstilling: Modbus ID=1, 9600 bps N81
Drifts spenning: 100-550V AC/DC (230V AC/DC nominal) på terminal 13 og 14.
Så dette trenger ikke å være den samme kursen som man måler.
Class 0.5s (IEC 62053) godkjent for energimåling til fakturering.
For å konfigurere: Hold inne Pil Opp og Pil Ned i 5 sekunder. Standard PIN-kode 0000.
Velg type strøm nett under SEL SYS PArA, SYS TYPE: (3P4W, 3P3W, 1P2W)
Velg trafo type under SEL SYS PArA -> Ct Pri og Ct Sec
Velg Modbus parametere under SEL Ser PArA
| Vekt | 400 g |
|---|---|
| Dimensjoner | 125 × 108 × 85 mm |
| Kommunikasjon | Modbus RS485, Modbus IP |
