2,5m temperatursensor til bruk med Varmekontroller.
Digital temperaturføler for bruk med HDL’s Varmekontroller.
Digital temperaturføler brukes sammen med HDL Varmekontroller eller HVAC modul. Disse modulene har 3 terminaler for tilkobling av COM, Digitemp og +5V til sensorene. Hver sensor har en ID mellom 1 og 200 så flere sensorer kan tilkobles i parallell men alikevel identifiseres unikt.
ID-en er gravert inn på metallhylsen. Pass på å notere hvilken føler-ID som blir lagt ned i hvilket gulv.
Fordelen i forhold til analoge gulvsensorer er at kabellengden mellom Varmekontroller og sensor påvirker ikke temperaturmålingen fordi kommunikasjonen foregår digitalt. Total kabellengde kan være inntil 100 meter. Dermed kan man trekke en kabel (CAT-5 er anbefalt) fra varmekontrolleren, til første digitale føler, videre til neste, osv., alt på en BUS.
Varmekontrolleren støtter inntil 13 slike følere tilkoblet samtidig. En for hver av de 6 varmesonene + en for gulvbeskytter i hver sone + en utetemperatur-sensor.

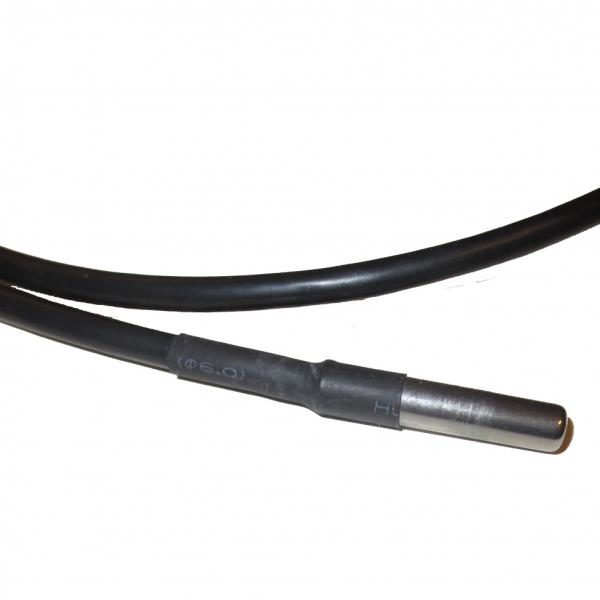

Sensor er omsluttet av en hylse av rustfritt stål, forseglet med epikote.

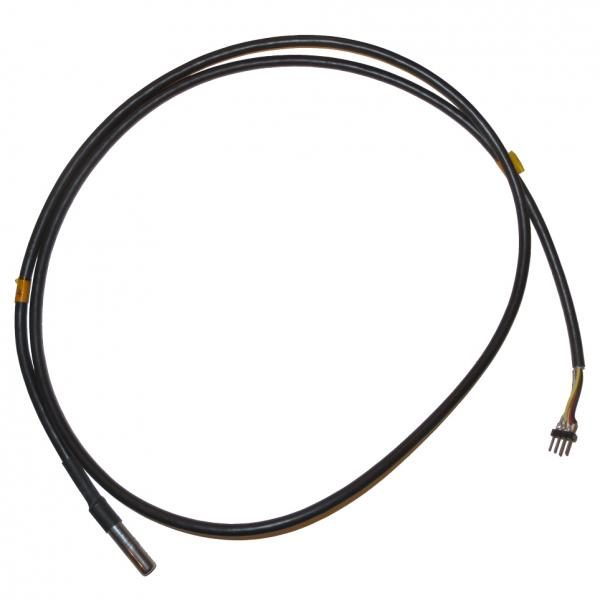

Hylse mål er Ø=5 mm/L=30mm og ledningen er 2,5 meter lang.
Tilkobling:
| Sensor-Kabel | CAT5 kabel | BUS-Kabel | Varmekontroller |
| Hvit+Skjerm | Orange/Hvit | Hvit | COM |
| Gul | Orange | Gul | DIGI TEMP |
| Rød | Brun | Rød | VCC |
| Vekt | 45 g |
|---|---|
| Dimensjoner | 70 × 100 × 15 mm |
